Описание

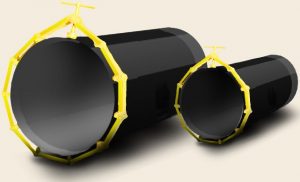

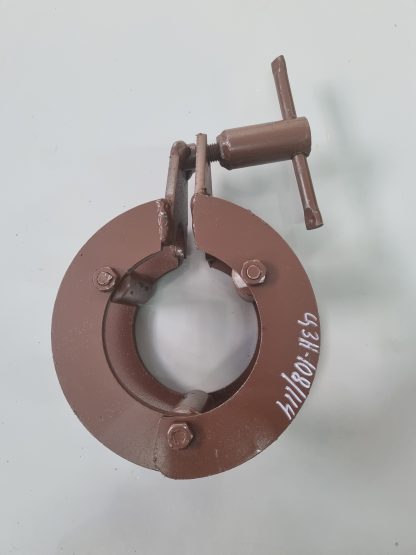

Центратор звенный ЦЗН(ЦЗА) предназначен для центровки торцов труб(трехтрубных секций и захлестных стыков) диаметром 57-1420мм перед сваркой.

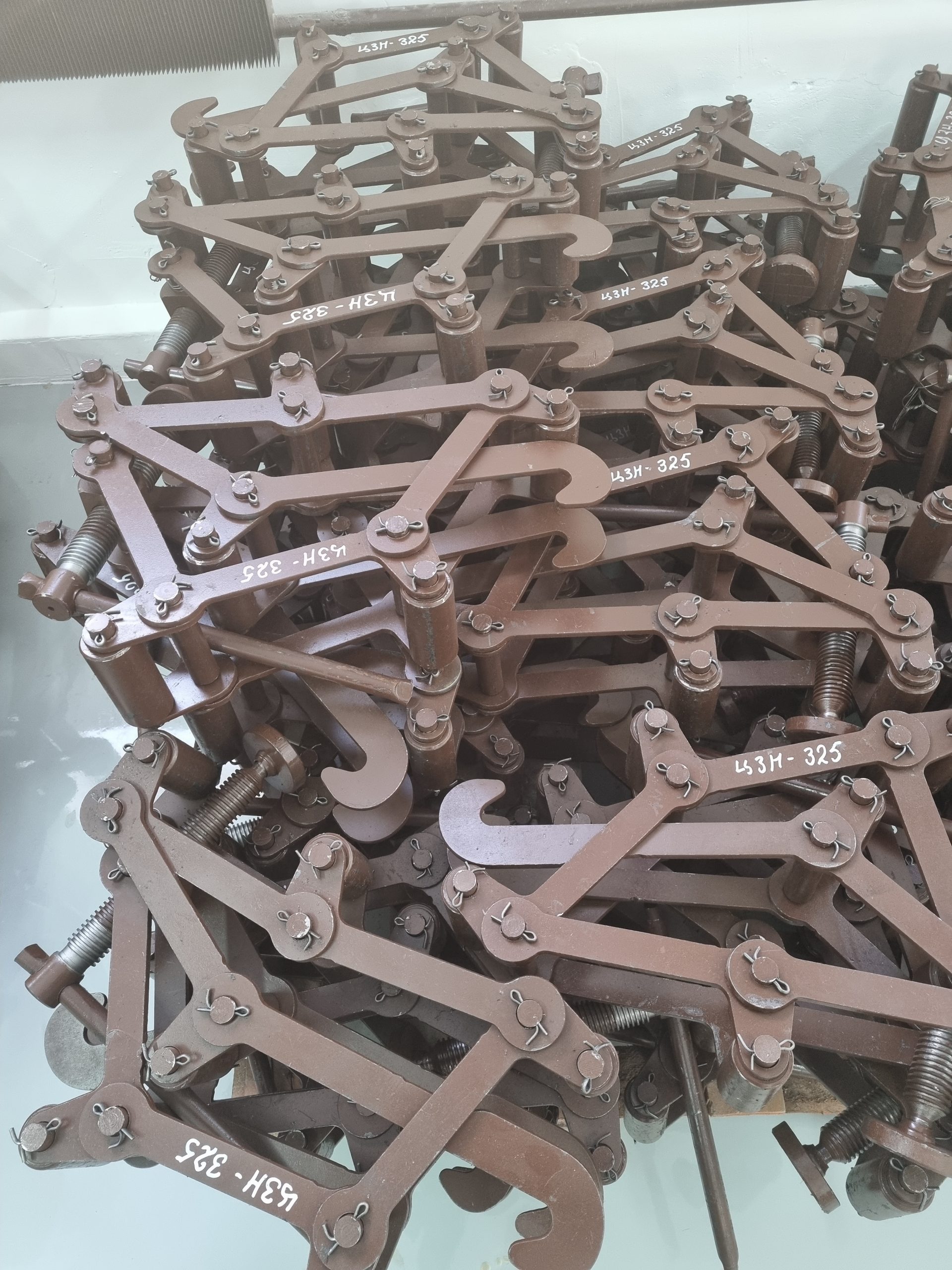

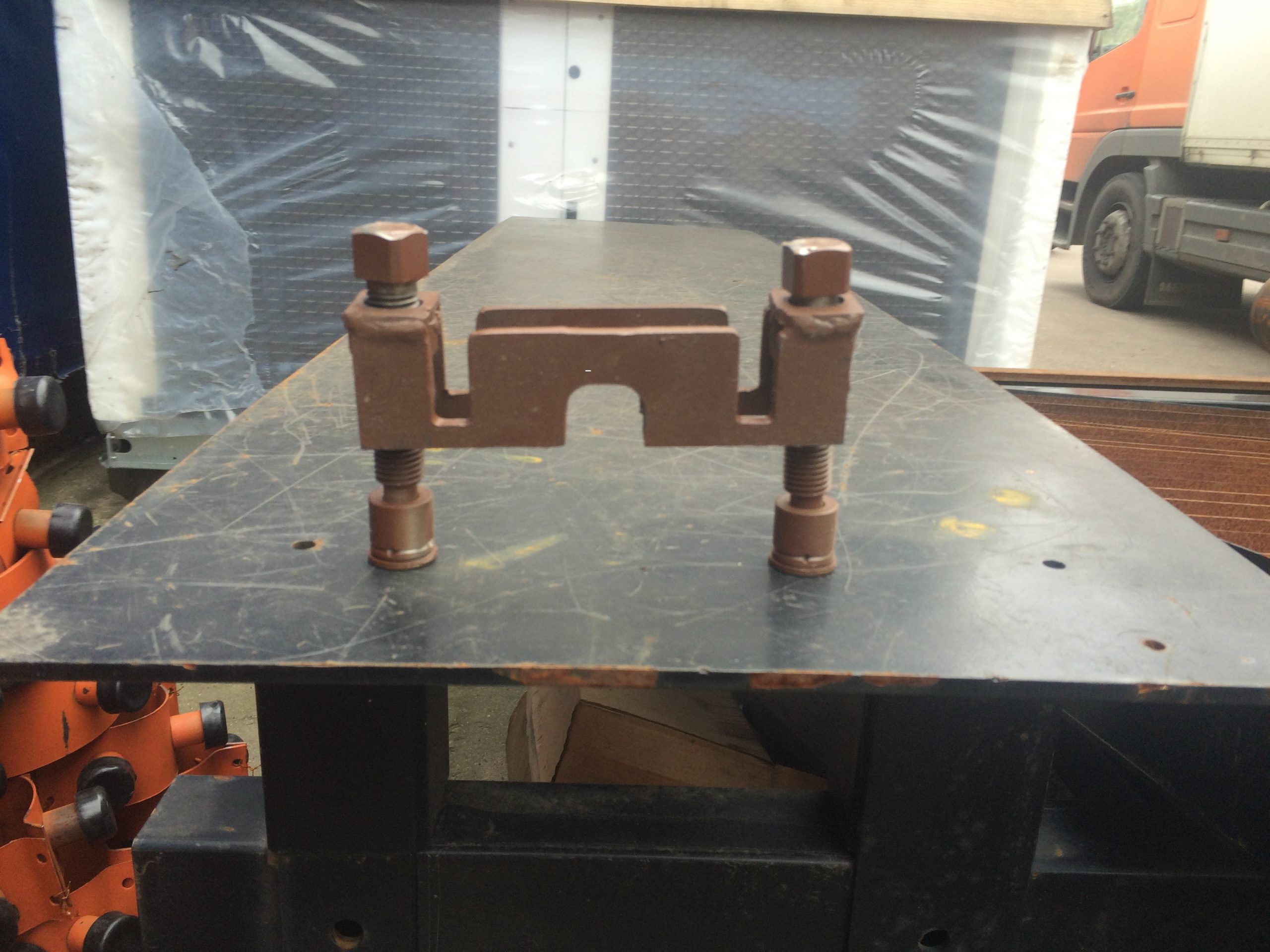

Центратор ЦЗН O530-1420 представляет собой цепь из унифицированных звеньев, заканчивающуюся замыкающим звеном(крюком).
Центрирующее усилие передается на опорные ролики при вращении приводного воротка(плечо 350мм) упорного винта. При этом усилие центрирования, развиваемое винтом, составит 3000кг.
| № | Наименование | Объём,м3 | Кол-во звеньев (в том числе замыкающее звено),шт | Вес , кг |
| 1 | Центратор звенный наружный ЦЗН-57 | 0,0045 | — | 4 |
| 2 | Центратор звенный наружный ЦЗН-76 | 0,005 | — | 4,1 |
| 3 | Центратор звенный наружный ЦЗН-89 | 0,0057 | — | 4,2 |
| 4 | Центратор звенный наружный ЦЗН-108(114) | 0,007 | — | 4,5 |
| 5 | Центратор звенный наружный ЦЗН-159(168) | 0,011 | — | 5 |
| 6 | Центратор звенный наружный ЦЗН-219 | 0,016 | — | 5,5 |
| 7 | Центратор звенный наружный ЦЗН-273 | 0,035 | 2х5 | 19,6 |
| 8 | Центратор звенный наружный ЦЗН-325 | 0,036 | 2х6 | 22,4 |
| 9 | Центратор звенный наружный ЦЗН-377 | 0,037 | 2х7 | 25,2 |
| 10 | Центратор звенный наружный ЦЗН-426 | 0,039 | 2х8 | 28 |
| 11 | Центратор звенный наружный ЦЗН-530 | 0,042 | 2х6 | 22 |
| 12 | Центратор звенный наружный ЦЗН-630 | 0,051 | 2х7 | 26,2 |
| 13 | Центратор звенный наружный ЦЗН-720 | 0,054 | 2х8 | 28,2 |
| 14 | Центратор звенный наружный ЦЗН-820 | 0,057 | 2х9 | 33,5 |
| 15 | Центратор звенный наружный ЦЗН-1020 | 0,068 | 2х11 | 37,5 |
| 16 | Центратор звенный наружный ЦЗН-1067 | 0,071 | 2х12 | 39,5 |
| 17 | Центратор звенный наружный ЦЗН-1220 | 0,074 | 2х13 | 43,7 |
| 18 | Центратор звенный наружный ЦЗН-1420 | 0,11 | 2х15 | 49,7 |
